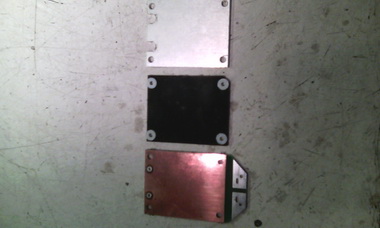

Технология сборки калибровочного излучателя Основой сборки Калибровочного Излучателя (КИ), является пластмассовый корпус. 1. На всю ширину и высоту углубления, вставить отражающую фольгу для уменьшения потерь тепла от нагревательного элемента.

2. Вставить изолирующую слюду такого же размера для предотвращения замыкания нагревательного элемента.

3. Снять с нагревательного элемента защитное покрытие

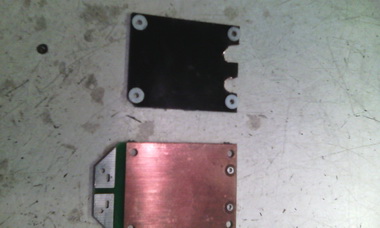

4. С помощью защитного покрытия просверлить(сверло М3,5) отверстия в медной черненой пластине освободив тем самим место для пайки выводов Источника Питания Калибровочного Излучателя (ИПКИ) к нагревательному элементу

5. В медной черненой пластине отверстия сделать со стороны среза(на фото сделано неправильно)

6. Черненую медную пластину с обратной стороны покрыть тонким слоем теплоотводящей пасты КПТ, вставить в специальный паз Датчик Температуры Калибровочного Излучателя (ДТки) ТЭМ и положить на обратную сторону Нагревательного Элемента (НЭ). Подпаять ТЭМ к контактным площадкам НЭ, подпаять выводы ДТки и уложить в специальный паз провод (зафиксировав его в этом пазу) , подпаять ИПКИ к НЭ, прикрутить КИ к заслонке КИ.
